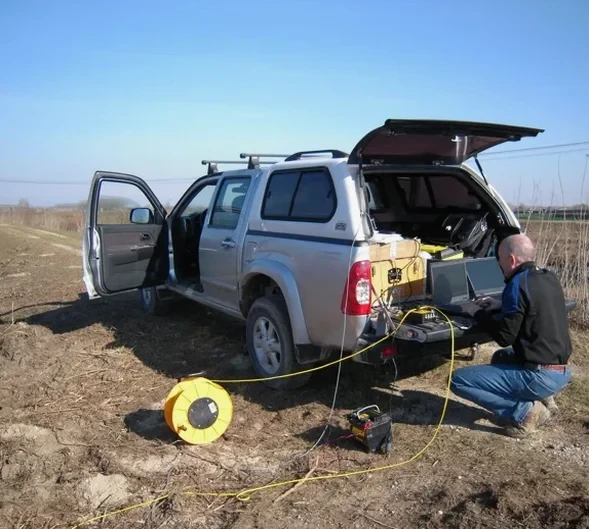

Chegar na obra e descobrir que o matacão estava 3 metros abaixo da cota prevista na sondagem é um prejuízo que ninguém quer assinar. Em Imperatriz, onde os perfis de alteração do Maciço Cristalino variam brutalmente em poucos metros, depender só de furos pontuais é roleta. A tomografia sísmica de refração/reflexão resolve essa incerteza. Varremos seções inteiras do terreno — dezenas ou centenas de metros lineares — e entregamos um modelo contínuo de velocidades que mostra o contato solo/saprolito/rocha sã. O equipamento que operamos em projetos industriais e rodoviários no Maranhão usa arranjos de 24 geofones com espaçamento ajustável e fonte de impacto sísmico calibrada, processando os tempos de primeira chegada com algoritmos tomográficos. Quando o projeto exige correlação pontual, integramos os perfis sísmicos com dados de resistência obtidos via sondagens SPT, fechando o modelo geotécnico sem lacunas.
A sísmica de refração não adivinha o que tem embaixo: mede o tempo de percurso da onda e entrega um modelo de velocidades que o engenheiro pode interpretar com segurança.
Metodologia aplicada em Imperatriz
Fatores críticos do terreno em Imperatriz
Nas obras de Imperatriz, o que mais vemos é fundação superdimensionada por falta de informação sobre a profundidade real do impenetrável. O projetista recebe um perfil de sondagem SPT que parou no matacão aos 12 metros e, por segurança, adota estacas longas — mas a 50 metros dali o topo rochoso sobe para 6 metros. A tomografia sísmica elimina essa extrapolação cega. Outro risco comum são lentes de solo mole ou zonas fraturadas escondidas entre perfis de alteração: a sísmica de refração identifica essas baixas de velocidade que o furo isolado pode não pegar. Em terrenos com inclinação superior a 15 graus, a correção topográfica durante o processamento é obrigatória; sem ela, o modelo de velocidades fica distorcido e o contato interpretado pode errar por metros, comprometendo a cota de assentamento. Ignorar a variação lateral do substrato é o caminho mais curto para aditivos de contrato e paralisação de obra.
Nossos serviços
A tomografia sísmica raramente trabalha sozinha. Em Imperatriz, entregamos o dado geofísico já integrado com a investigação direta para o projetista tomar decisão com redundância técnica.
Refração sísmica tomográfica 2D
Aquisição multicanal com inversão tomográfica para mapear topografia rochosa, grau de alteração e compartimentação geomecânica do maciço.
Reflexão sísmica de alta resolução
Imageamento de camadas mais profundas com contraste de impedância, útil para túneis, escavações profundas e investigação de falhas geológicas.
Integração sísmica + sondagens SPT/CPT
Calibração dos perfis de velocidade com furos de referência, gerando seções geológico-geotécnicas validadas para projeto de fundações.
Relatório geofísico executivo
Documento com seções 2D interpretadas, modelo de velocidades, tabela de parâmetros elásticos estimados e recomendação para o engenheiro de fundações.
Perguntas frequentes
Em que tipos de solo a sísmica de refração funciona melhor em Imperatriz?
Funciona muito bem nos perfis de alteração típicos do embasamento cristalino da região: solo residual, saprolito e rocha sã. O contraste de velocidade entre essas camadas é alto, gerando refrações nítidas. Em coberturas lateríticas espessas, comuns nos platôs, a resposta também é boa. Já em aterros não compactados ou solos orgânicos saturados (várzeas do Rio Tocantins), a atenuação é maior e podemos precisar de fonte de maior energia ou complementar com métodos elétricos.
Qual a precisão da profundidade obtida pela tomografia sísmica?
A incerteza típica fica entre 5% e 10% da profundidade interpretada, dependendo da cobertura de raios e do contraste de velocidades. Para um contato rochoso a 20 metros, a margem de erro estimada é de 1 a 2 metros. Por isso recomendamos sempre calibrar a seção sísmica com pelo menos um furo de sondagem ou CPT, reduzindo a ambiguidade da interpretação.
Quanto custa um levantamento de tomografia sísmica em Imperatriz?
O investimento para uma campanha de tomografia sísmica de refração/reflexão em Imperatriz varia entre R$7.120 e R$11.580, dependendo da extensão total dos perfis, do número de linhas sísmicas, da necessidade de topografia de precisão e da complexidade do processamento. Cada projeto recebe cotação técnica personalizada após análise da planta e dos objetivos da investigação.
Qual a diferença prática entre refração e reflexão sísmica?
A refração usa as ondas que viajam ao longo da interface entre camadas (criticamente refratadas) e é excelente para mapear o topo rochoso e camadas onde a velocidade aumenta com a profundidade. A reflexão capta as ondas que voltam diretamente após refletir em uma interface com contraste de impedância, imageando camadas mais profundas e também inversões de velocidade — situações onde a refração tradicional falha. Em projetos de túneis ou escavações profundas, combinamos os dois métodos.
A sísmica de refração substitui as sondagens SPT?
Não substitui — complementa. A sísmica entrega um modelo contínuo de velocidades ao longo da seção, mostrando a variação lateral que os furos pontuais não capturam. Mas o SPT é indispensável para classificação tátil-visual do solo, determinação do NSPT e coleta de amostras. O ideal é usar a sísmica para guiar o posicionamento dos furos e depois calibrar o perfil geofísico com a informação direta, reduzindo o número total de sondagens sem perder qualidade.
